CAN-CBX-AI814 << 8 A/D-Converter-Inputs, 14 Bit >>

参考文档

CAN-CBX-AI814 Hardware Manual

如何将读入的数值转换成电压值

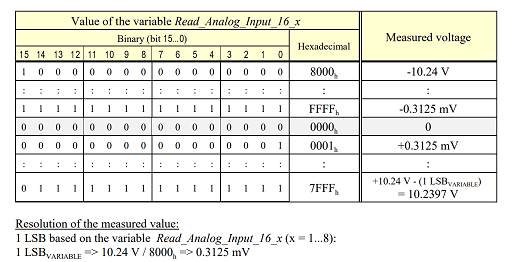

1. 根据文档section 8.10 Device Profile Area
2. 用esd COBView软件读取对象字典(OD, OBject Dictionary) Index 6401, Subindex 1的数据。
3. 若读入的数据为0x1102=4354，则使用 0.3125*4354 = 1360.625 mV = 1.36 V
