CAN-PCIe/402-FD 概述

CAN-PCIe/402-FD 系列产品主要性能：

  1. 带 Altera® FPGA 的单通道 PCIe 板卡，最多支持4个 CAN FD 接口。
  2. 产品有支持 1x, 2x 或 4x CAN-FD 接口，遵循 ISO 11898-2 标准。CAN 比特率范围从 10 kbit/s 到 8 Mbit/s。
  3. 通过 FPGA 实现 Bus mastering 和 local data management 的功能。
  4. PCIe® 接口遵循 PCI Express Specification R1.0a。
  5. 板卡上带可插拔的 CAN 终端电阻。
  6. 支持 MSI (Message Signaled Interrupts)。
  7. 免费提供 Windows® 和 Linux® 的驱动软件。驱动软件也支持实时操作系统如 QNX®, RTX® 和 RTX64® ，需额外购买。
  8. 提供多种高层通讯协议栈软件如 CANopen®，J1939 和 ARINC 825。
  9. CAN FD 设计遵循了ISO 11898-1:2015 标准。它们被实现在Altera® FPGA 内的 esdACC (esd advanced CAN Core) 中，esdACC 通过了ISO 16845:2004 的认证。
  10. 所有 CAN FD 版本的设备都完全向下兼容标准 CAN 协议，用户之前开发在 esd 标准 CAN 环境下的应用软件，可以直接运行在 CAN FD 版本的设备之上。

2x CAN FD 版本

配件
产品名：CAN-PCIe/402-2-FD
订货号：C.2045.64
2 CAN FD Interfaces, 2x DSUB9, 带电气隔离
 产品名：CAN-PCIe/402-Slot2-LIN
订货号：C.2045.12
适配板卡，适配 CAN-PCIe/402-2-FD，带 2 LIN Interfaces, 2x DSUB9
包含排线

4x CAN FD 版本

配件
产品名：CAN-PCIe/402-B4-FD/1Slot
订货号：C.2045.68
4 CAN FD Interfaces, 1x DSUB37, 带电气隔离
 产品名：CAN-PCI/4xx-B4-1C4 DSUB37-to-4xDSUB9
订货号：C.2041.18
CAN 适配线缆, DSUB37 转 4x DSUB9

Low Profile 版本
产品名：CAN-PCIe/402-1-LP-FD
订货号：C.2045.92
1 CAN FD Interfaces, 1x DSUB9, 带电气隔离
 产品名：CAN-PCIe/402-1-LP2-FD
订货号：C.2045.94
扩展板卡带, 1 CAN FD Interfaces, 1x DSUB9, 带电气隔离
包含线缆

PCIe Mini 版本

配件

带配件的视图
产品名：CAN-PCIeMini/402-2-FD
订货号：C.2044.64
2 CAN FD Interfaces, 带电气隔离
适配器和线缆不包含在此产品内
 产品名：CAN-PCIeMini/402-DSUB9
订货号：C.2044.10
CAN 接口适配器,DSUB9 连接器带可选 CAN 终端电阻

产品名：CAN-PCIeMini/402-Cable
订货号：C.2044.14
适配线缆, 连接 CAN-PCIeMini/402-2-FD 与 CAN-PCIeMini/402-DSUB9
线缆长度: 150mm 		CAN-PCIMini/402-2-FD 板卡带配件:
- 2x CAN-PCIeMini/402-DSUB9
- 2x CAN-PCIeMini/402-Cable
2x CAN-PCIeMini/402-DSUB9

M.2 版本

配件

带配件的视图

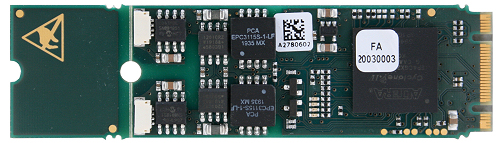

产品名：CAN-M.2/402-2-FD
订货号：C.2074.64
2 CAN FD Interfaces, 带电气隔离
适配器和线缆不包含在此产品内
 产品名：CAN-PCIeMini/402-DSUB9
订货号：C.2044.10
CAN 接口适配器,DSUB9 连接器带可选 CAN 终端电阻

产品名：CAN-PCIeMini/402-Cable
订货号：C.2044.14
适配线缆, 连接 CAN-PCIeMini/402-2-FD 与 CAN-PCIeMini/402-DSUB9

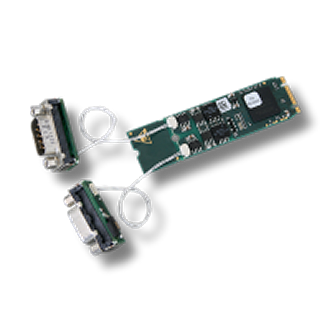

线缆长度: 150mm 		CAN-M.2/402-2-FD 板卡带配件:
- 2x CAN-PCIeMini/402-DSUB9
- 2x CAN-PCIeMini/402-Cable
2x CAN-PCIeMini/402-DSUB9
