产品分类：CAN/CAN FD 产品

CAN-M.2/402

• esd官网查看详细

CAN bus interface card in M.2 format with up to 4 CAN FD ports

采用M.2规格的CAN总线接口卡，配备最多4路CAN FD端口

文档

CAN-M.2/402-4-FD(C.2074.68):
适用于2280或2260规格B&M Key型M.2插槽（PCI Express）的有源CAN接口板，配备4个接口。CAN FD接口基于符合ISO 11898-1:2015标准的esd高级CAN核心（esdACC），电隔离功能集成于DSUB-9适配器中。通过四个LED指示灯显示CAN及板卡状态。元件最大高度为2.24mm。附带C.2054.14线缆，以及含适用于Windows和Linux系统的驱动程序、工具软件及相关文档的CD光盘。

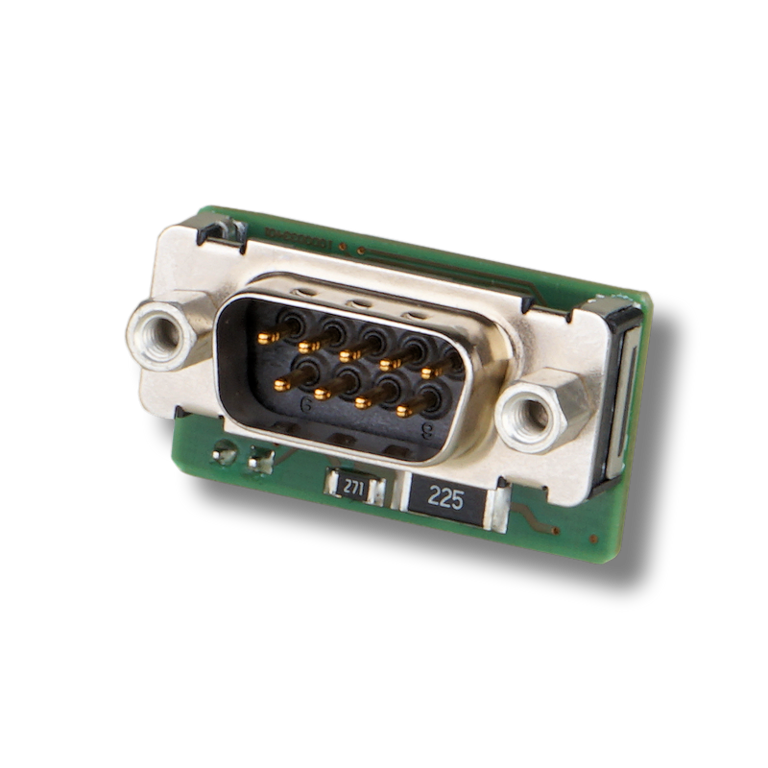

CAN-Mini-402-DSUB9-ISOL(C.2054.10):
该DSUB9适配器是CAN-PCIeMiniHS/402和CAN-Mini/402的推荐配套配件。它可将非隔离型CAN接口转换为符合GA 106标准的DSUB9插头。如需启用CAN终端电阻，可通过适配器上的跳线实现。每个CAN通道均需配备独立的CAN通道适配器。

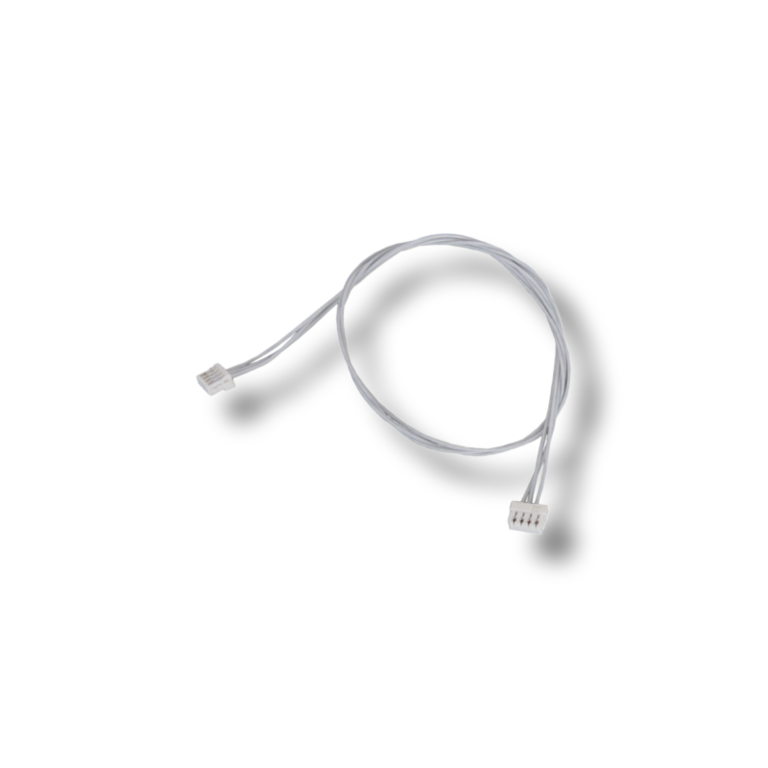

CAN-Mini/402-Cable(C.2044.14):
适配线缆，长度150mm，接口规格为SM04B-SUR-TF转SM04B-SUR-TF。

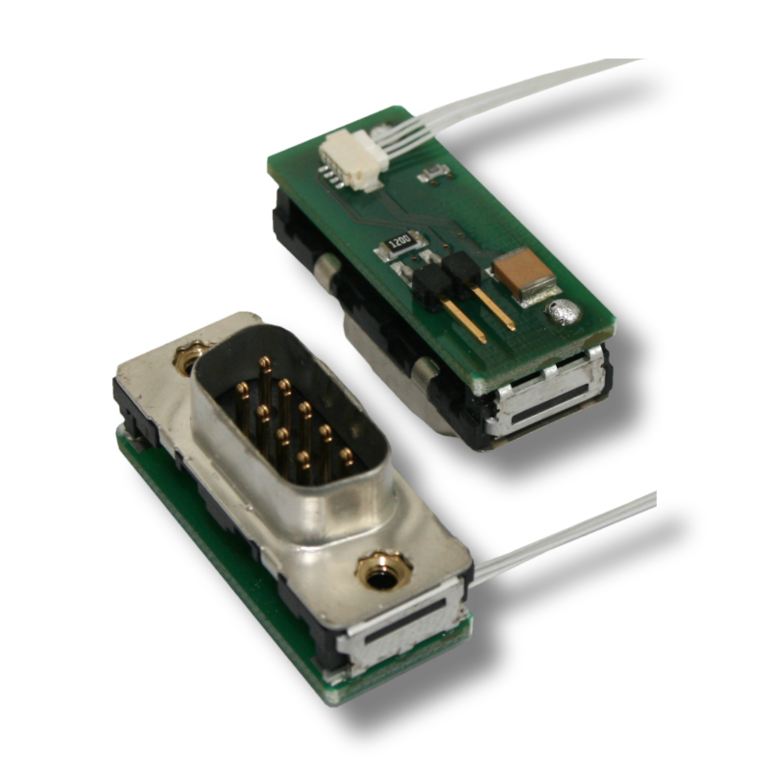

CAN-Mini/402-DSUB9-15cm(C.2044.10):
适用于CAN-PCIeMini/402和CAN-M.2/402板卡的DSUB9适配器，配备150mm长连接线缆。CAN终端电阻可通过跳线进行切换。

CAN-M.2/402-2-FD(C.2074.64):
适用于2280或2260规格B&M Key型M.2插槽（PCI Express）的有源CAN接口板，配备2个接口。CAN FD接口基于符合ISO 11898-1:2015标准的esd高级CAN核心（esdACC），具备电隔离功能。通过四个LED指示灯显示CAN及板卡状态。元件最大高度为2.24mm。附带C.2054.14线缆，以及含适用于Windows和Linux系统的驱动程序、工具软件及相关文档的CD光盘。

CAN-M.2/402-4-FD with 4 CAN-Mini/402-DSUB9-ISOL (C.2054.10)

CAN-Mini/402-DSUB9-30cm(C.2044.11):
适用于CAN-PCIeMini/402和CAN-M.2/402板卡的DSUB9适配器，配备300mm长连接线缆。CAN终端电阻可通过跳线进行切换。

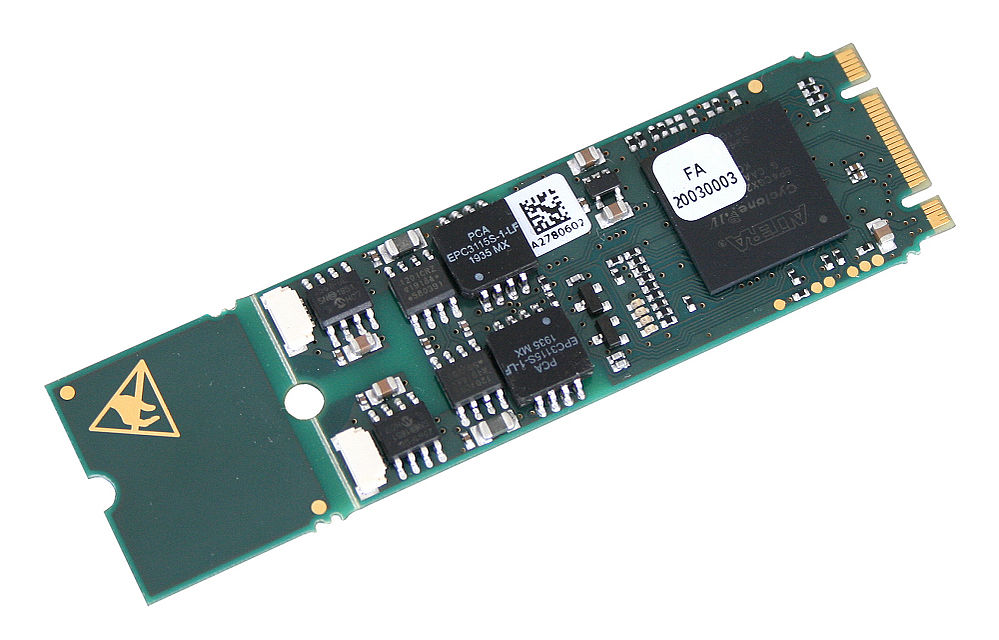

CAN-M.2/402-2-FD 线路板视图
