产品分类：CAN/CAN FD 产品

CAN-PCIe/402

• esd官网查看详细

PCI Express® Board with up to 4 CAN or CAN FD Interfaces

配备最多4路CAN或CAN FD接口的PCI Express®板卡

文档

CAN-PCIe/402-2-FD-SIC(C.2045.66):
基于esdACC的PCI Express总线有源CAN FD接口板，配备2个采用DSUB9连接器的电隔离CAN接口（搭载CAN-SIC收发器）。通过4个LED指示灯显示CAN及板卡状态。CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

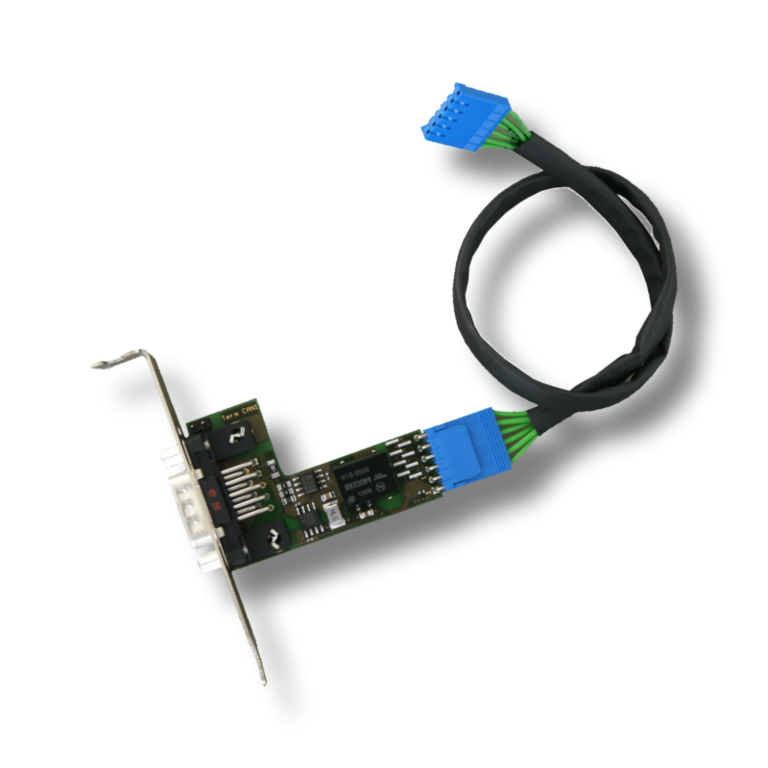

CAN-PCIe/402-1-LP2(C.2045.34):
矮型（Low Profile）板卡专用的第二个CAN通道扩展板，物理层符合ISO 11898标准（配备1个DSUB9接口），含连接线缆，适用于CAN-PCIe/402-1-LP板卡。

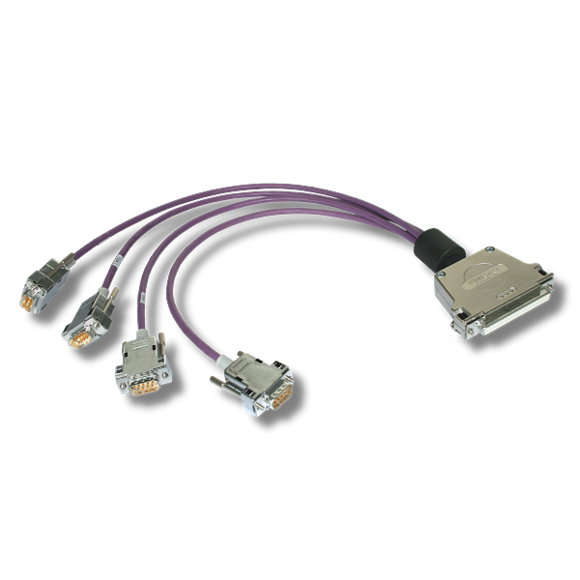

CAN-PCI/4X4-B4-1C4 DSUB37-to-4xDSUB9(C.2041.18):
CAN适配线缆，接口规格为DSUB37（母头）转4个DSUB9（公头），适用于CAN-PCI/405-B4（C.2041.08）、CAN-PCIe/402-B4/1Slot（C.2045.08）及CAN-PCIe/402-B4-FD（C.2045.68）板卡。

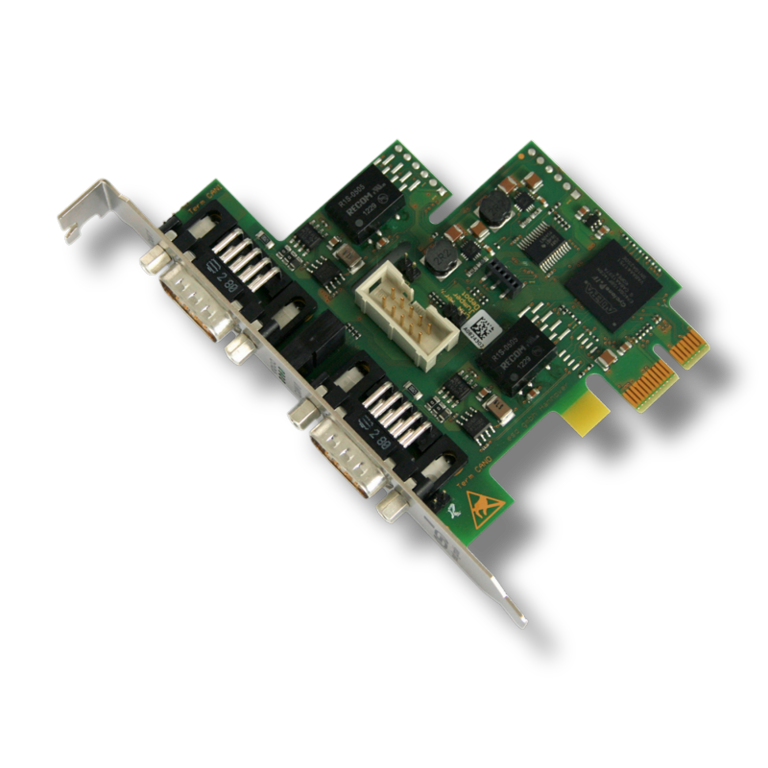

CAN-PCIe/402-2(C.2045.04):
适用于PCI Express总线的3.3V有源CAN接口板，配备2个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，物理层符合ISO 11898高速标准，具备电隔离功能，含2个DSUB-9连接器，通过4个LED指示灯显示CAN及板卡状态；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

CAN-PCIe/402-4/2Slot(C.2045.06):
适用于PCI Express总线的有源CAN接口板，基于esd高级CAN控制器（esdACC），由C.2045.04和C.2045.10组合而成，配备4个CAN接口。所有CAN接口均采用DSUB9连接器，具备电隔离功能且符合ISO 11898-2标准设计。该产品需占用两个插槽，免费提供适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

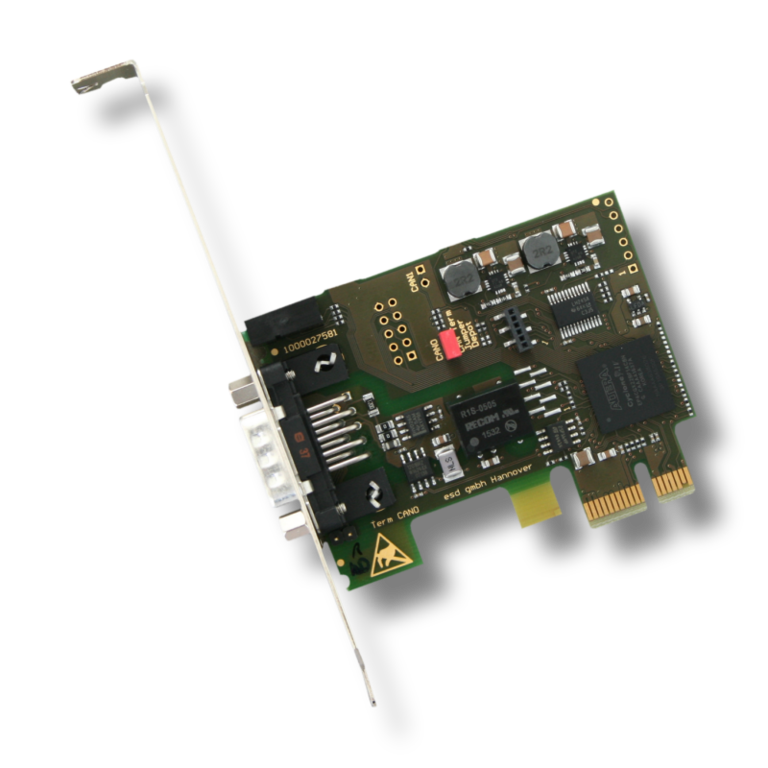

CAN-PCIe/402-1(C.2045.02):
适用于PCI Express总线的3.3V有源CAN接口板，配备1个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-9连接器，通过4个LED指示灯显示CAN及板卡状态；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

CAN-PCIe/402-1-LP(C.2045.32):
适用于PCI Express总线的矮型（Low Profile）3.3V有源CAN接口板，配备1个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-9连接器；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

CAN-PCIe/402-B4/1Slot(C.2045.08):
适用于PCI Express总线的3.3V有源CAN接口板，配备4个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-37连接器，通过4个LED指示灯显示CAN及板卡状态；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

CAN-PCIe/402-B4-FD(C.2045.68):
适用于PCI Express总线的3.3V有源CAN接口板，配备4个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，支持符合ISO 11898-1:2015标准的CAN FD功能，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-37连接器；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

CAN-PCIe/402-1-LP2-FD(C.2045.94):
矮型（Low Profile）板卡专用的第二个CAN通道扩展板，支持符合ISO 11898-1:2015标准的CAN FD功能，物理层符合ISO 11898标准（配备1个DSUB9接口），含连接线缆，适用于CAN-PCIe/402-1-LP-FD板卡。

CAN-PCIe/402-Slot2(C.2045.10):
适用于CAN-PCIe/402和CAN-PCI/402板卡的扩展板，物理层符合ISO 11898标准（配备2个DSUB9接口），具备电隔离功能，含连接线缆。

CAN-PCIe/402-1-FD(C.2045.62):
适用于PCI Express总线的3.3V有源CAN接口板，配备1个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，支持符合ISO 11898-1:2015标准的CAN FD功能，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-9连接器；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

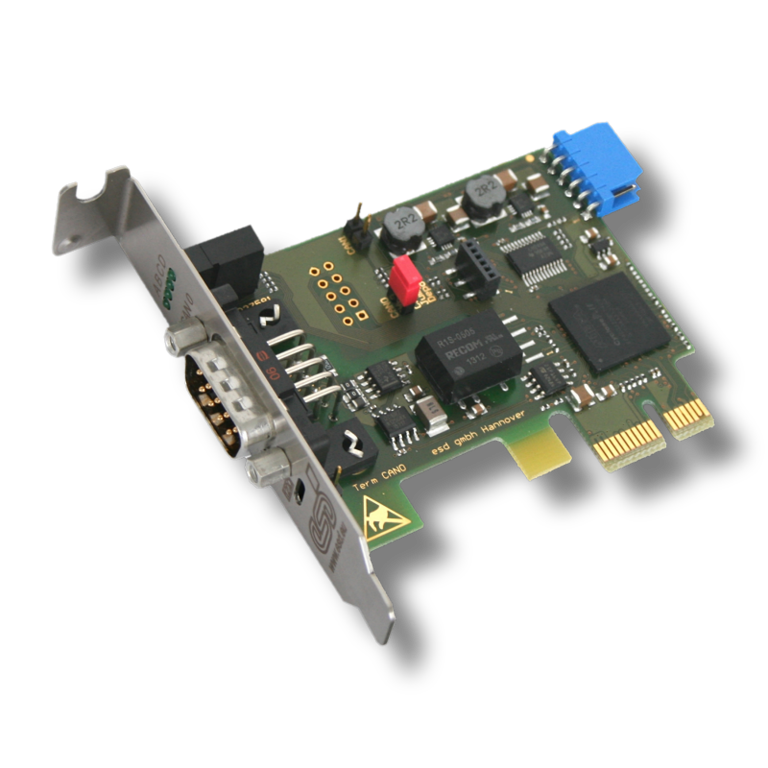

CAN-PCIe/402-1-LP-FD(C.2045.92):
适用于PCI Express总线的矮型（Low Profile）3.3V有源CAN接口板，配备1个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，支持符合ISO 11898-1:2015标准的CAN FD功能，物理层符合ISO 11898高速标准，具备电隔离功能，含1个DSUB-9连接器；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

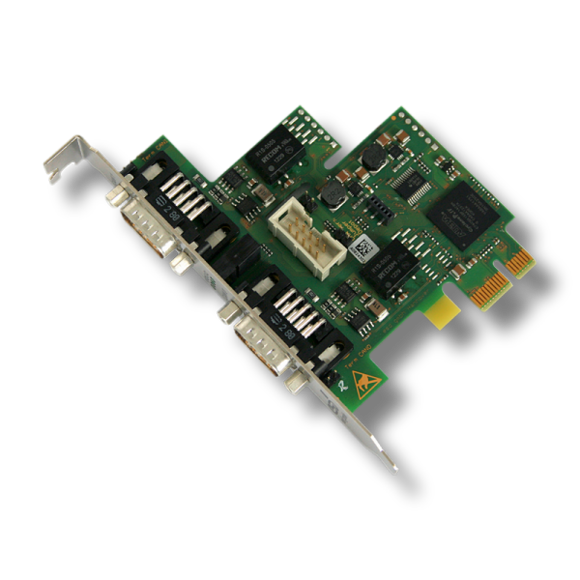

CAN-PCIe/402-2-FD(C.2045.64):
适用于PCI Express总线的3.3V有源CAN接口板，配备2个基于esd高级CAN IP核（esdACC）的CAN 2.0A/B接口，支持符合ISO 11898-1:2015标准的CAN FD功能，物理层符合ISO 11898高速标准，具备电隔离功能，含2个DSUB-9连接器；CD光盘中包含适用于Windows和Linux系统的驱动程序、工具软件及相关文档。

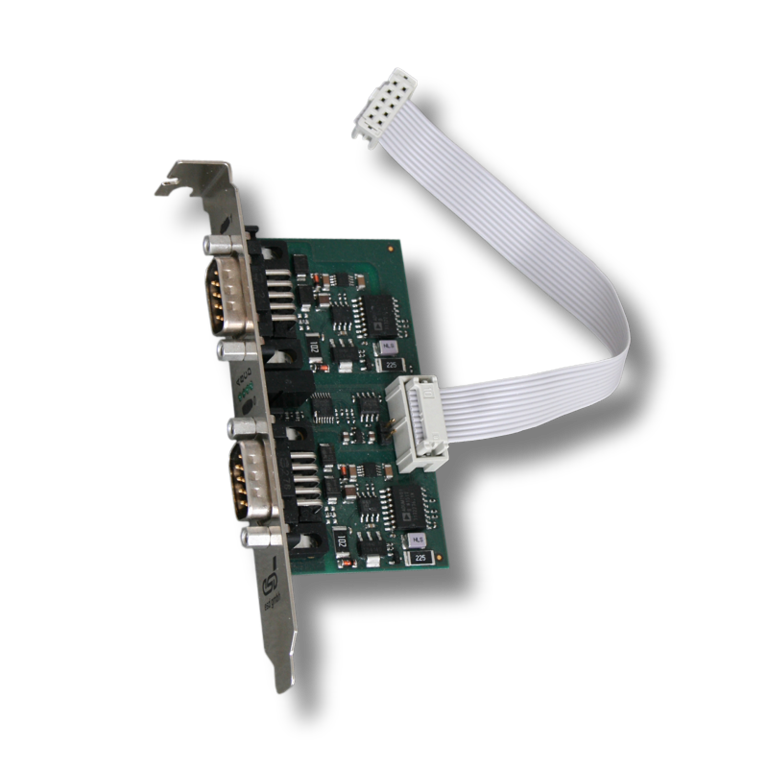

CAN/402-Slot2-LIN(C.2045.12):
esd CAN接口板专用扩展板，配备2个LIN接口，兼容CAN-PCI/402-FD（C.2045.04）和CAN-PCIe/402-FD（C.2045.64）板卡。LIN接口符合ISO 17987-4:2016标准设计且具备电隔离功能。交付内容包含LIN适配板及连接线缆。
